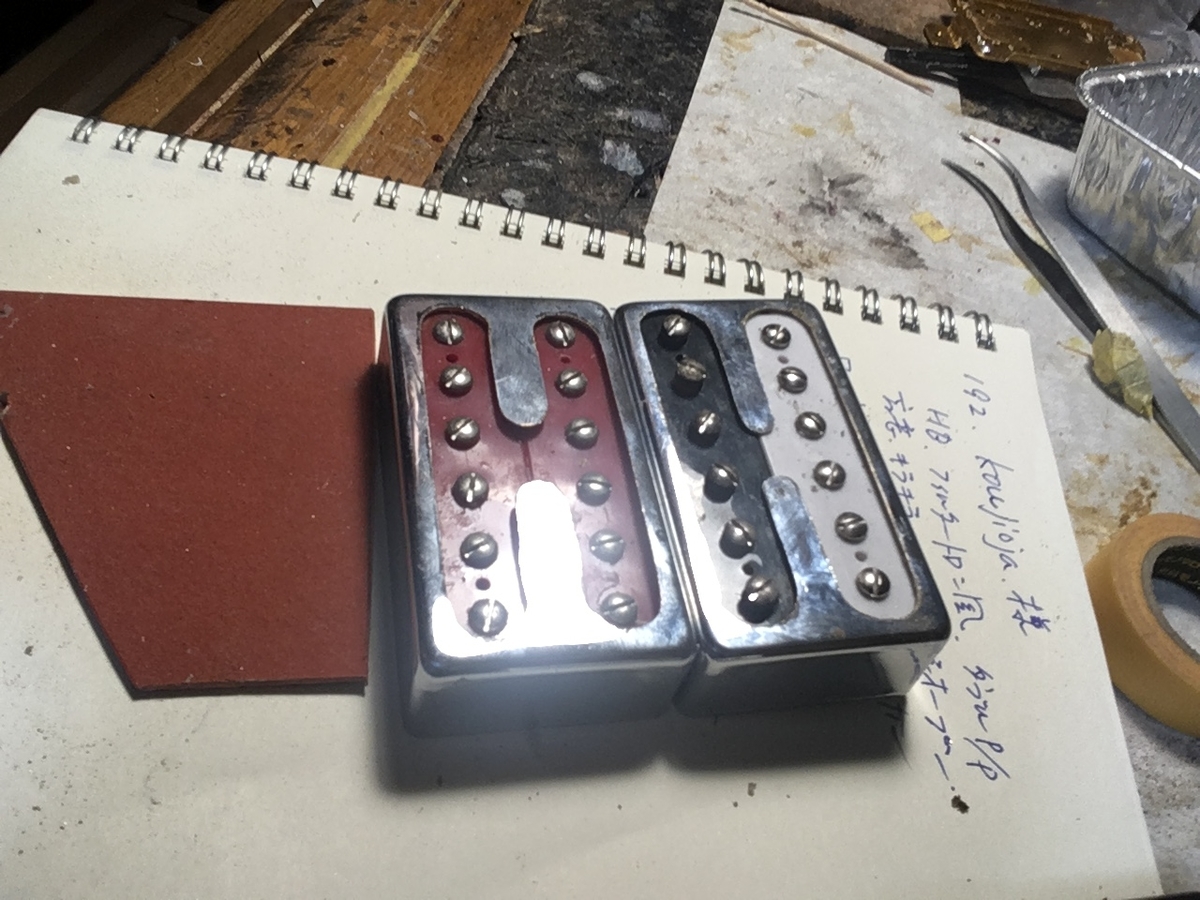

オーダー頂いておりますフィルタートロン風HBｘ2基ですが、カバーの加工が大体終わりました。
H型で真ん中がつながっているのがポイントです。
いまは仮置きのボビンが見えていますが、下に置いてあるバルカンファイバーでカバーするので、出来上がりは赤いバルカンファイバーからPPネジが12個出ているものとなります。
フィルタートロンはPE43でボビン１つ2000ターン２Kという低ターン数でアルニコ５を使っています。ですので、かなり高音よりになります。その状態でフルカバードだと出力が落ちすぎてしまうので、真ん中を切って、eddy current lossの発生を抑えるようにしています。浮いているところはあとでバルカンファイバーの裏打ちに接着します。
本家も真ん中に切れ目があるようですね。
あとはバルカンの穴あけと巻きなので、それほど時間はかからないです。週末には完成予定です。
