オーダー頂いたリップスティックタイプのシングルコイルを制作中です。

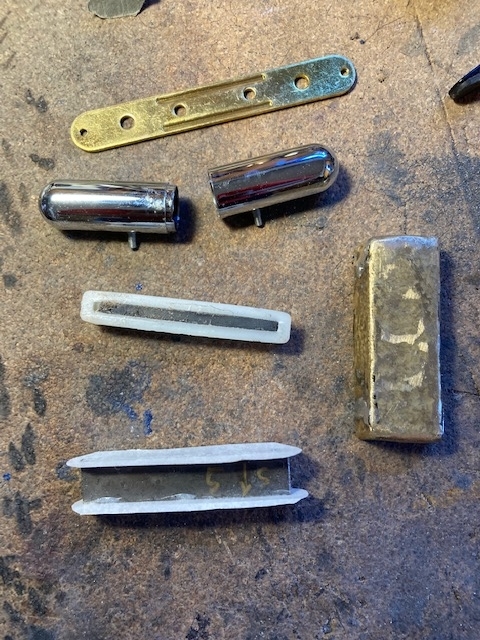

下が分解したリップスティックです。
廉価なものをベースに中身を入れ替えます。
もともとのものは、プラボビンにセラミック磁石です。真ん中に見える白いボビンです。
これを、その下にあるように、アルニコ5ラフキャストun-orientedバーマグネットにワイヤーを直に巻いていきます。上下に、巻くときのガイド用の紙(といっても手持ちのノーメックス耐火紙です)を貼り付けてあります。
ちなみに右端は、手で叩いて整形したピックアップカバーの試作品です。
巻き終わったのがこちらです。PE43で巻いてます。ポッティングまで終わったものです。ボビン無しなので、ワックスで固めて成形するやり方です。丸棒形状に手で押さえて成形しています。このあとリード線をハンダしてテープでカバーします。
別の方法として、ポッティング前に隙間を開けてテープで巻いて先にカバーに入れて、それから丸ごとポッティングする方法もあります。実際はこちらで行いました。
丸棒の形に巻き付けたり、全体をミイラのようにテープで巻いたりと、結構手間がかかります。
