復刻版のワイドレンジハムバッカーの巻きなおし（フロント・リア）を依頼されました。
一回巻きなおしがされたとのことですので、フェンダーオリジナルではないようです。

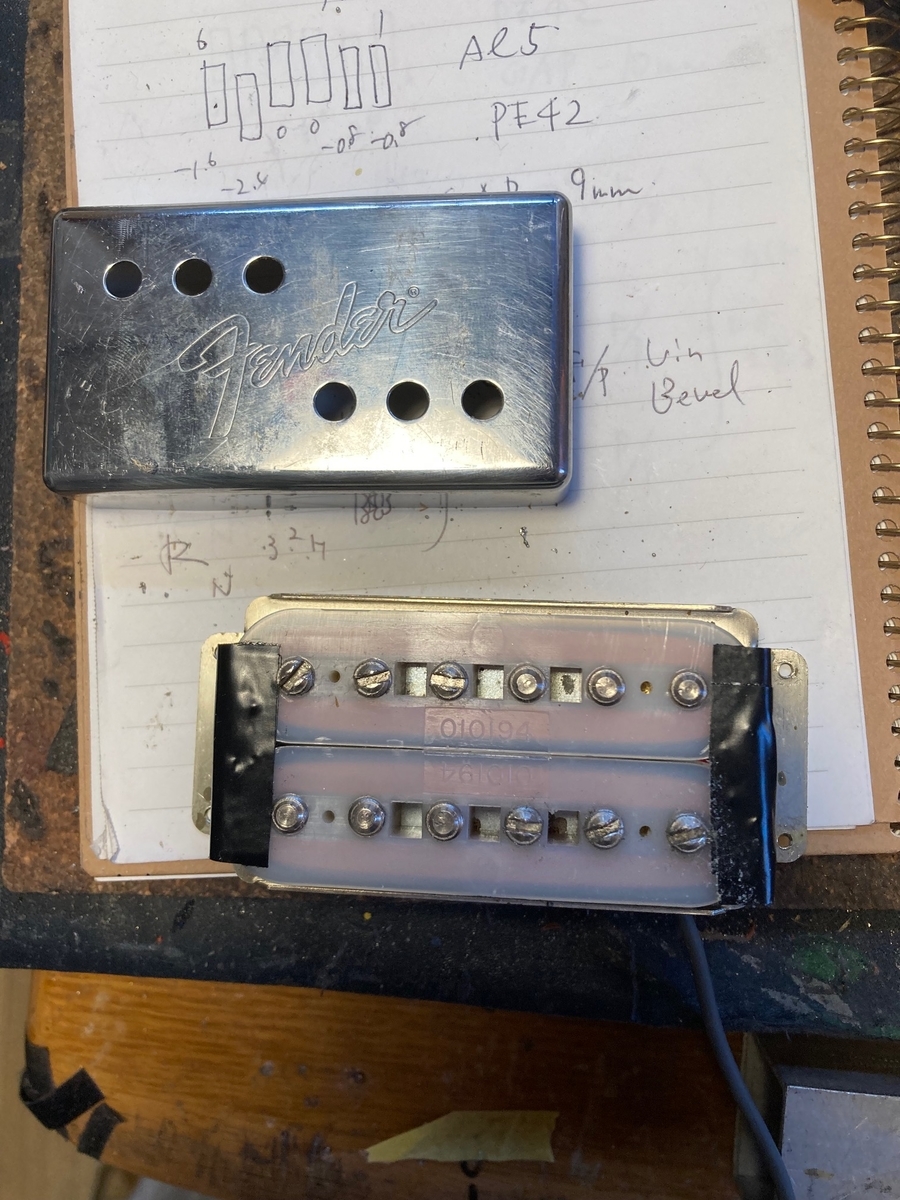

ばらした写真がこちら。ポールピースは磁石になっています。
オリジナルで１弦側に仕込まれている鉄製ヨークが見当たりません。
ワイヤーはポリエステル被膜だと思います。太さはＡＷＧ４２の手触りです。
ボビンの巻き方向は上下同じで、配線の繋ぎ変えでＲＷＲＰにしています。
下はとあるサイトのWRHBの写真で、７５年製だそうです。
黒ボビンの写真も散見されるので、両方あったのでしょうか？
これを見るとリード線は１芯メッシュですね。
計測値は次の通りでした。 フロント：3.6H/８KΩ、リア：2.8H/7.8KΩ
資料を見るとオリジナルは10.6KΩで、ボビンが通常よりも大きくて抵抗値が大きいとなると、通常のPAF 4.5H/8.5KΩよりも出力が高い筈なので、計測値は少し低いですね。フロント＞リアの差も大きいです。
ご要望は「フロントのブーミーさを解消すること」ですので、出力を4.5Ｈ/5.0Ｈ程度に上げつつ、上下ボビンに巻き数差を少しつけてタイトさを出すようにします。
１弦側ヨークもフロントはつけようと思っています。ヨークありと以前どこかの記事で読んだ気がするのですが・・・。
というわけでできました。早いですね。３時間くらいです。
フロント4.8H、リア5.0Hです。ワイヤーはシングルフォームバーを使用しています。リード線は１芯メッシュにして、短絡防止にスミチューブをかぶせています。見分けやすいように色を変えてます。オリジナルはボビンのコールドをベースプレートに落としていましたが、いかにも電気が流れにくそうだったので、リード線のコールドと結線しています。ポッティングは無しで。フロントはキャパシタンス多め・揺れ多めで巻いてあります。リアは若干軽めです。
試奏はまた明後日ということで（明日は出張です）。
