ディマジオのスーパーディストーション風のものというご要望で制作しました。
PE43を使用して巻き数を稼いでいます。
フロント7.3H/12K/13000ターン、リア8.3H/14K/14000ターン です。
出力を上げつつ少し抜け良く作っています。ご希望によりリード線は4芯です。

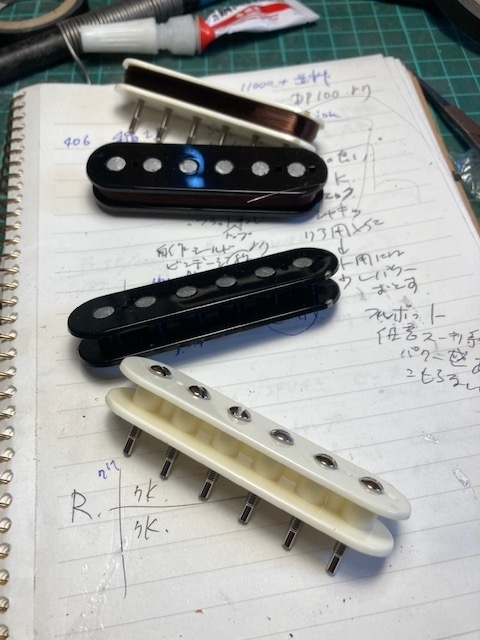

こちらはフロントを巻き終わったところです。
こちらは組付け終了・リード線取り付け前です。電気の流れと巻きはじめ/終わりを合わせておきたいので、上下ボビンで巻き方向を逆にしてあります。ギブソンは巻き方向は上下同じで結線を逆にしています。そうすると上下互換になるので製造しやすくなります。
