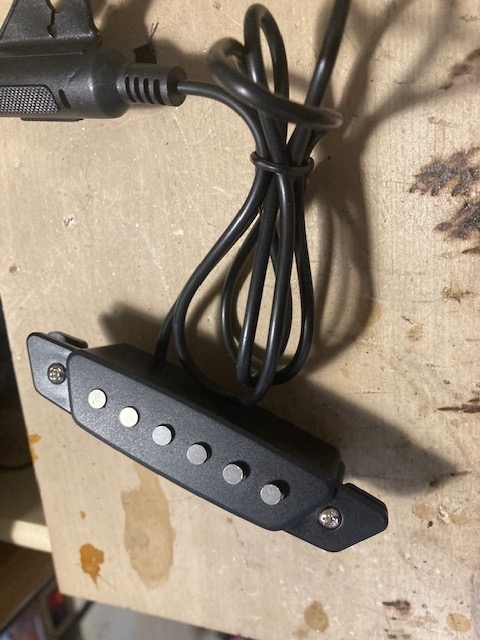

アコギ用のパッシブシングルコイルピックアップを試作しました。
外側は廉価なものを流用していますが、中身はこれ用に準備しました。
各弦のバランスをとれるように、磁石は固定していません。PUを外して押したら上下に動かせます。２PPだけ渋いです。
今は高音弦側を低く、低音弦側を高くしています。
アルニコ５ロッド磁石、HFV42ワイヤ、ノーポットです。
インダクタンス1.0H/抵抗値3.3KΩ、4500ターンとしています。
アコギだと弦アースがとれないのでノイズは多めですが、シールドの金属部分を触ると人間アースがとれるので、試奏中は裸足でプラグを触っていました。
こんな感じでジャック部分は外にでるようになっています。ギター本体に穴を開けたくないときは良いですね。
ステー付きのジャックで配線が固定されているので、残念ながら線は安い線のままです。エンドピンタイプの場合はもう少し良い線が使えます。
上から見ると綺麗ですが、下側はいろいろ取り付けで工夫したため加工跡があります。
試作ですので廉価でお譲りいたします。試してみたい方、オークションに出しておきますので入札ください。
