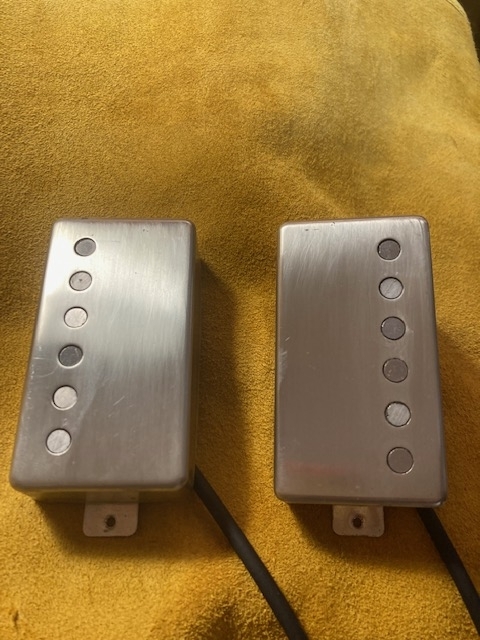

ハイパワーかつクリアなハムバッカーというご要望で制作しております、ロッドマグネット12本使用のハムバッカーセットです。
出力も496R/500T並みに上げてあります。
磁石:アルニコ5ロッドマグネット、ワイヤー:UEW0.05㎜、リード線:4芯シールド、カバー・ベースプレート:ジャーマン(ヘアライン仕上げ)
フロントは上下ボビンで巻き数差をつけたアンバランスドワウンド、りあは敢えて巻き数差無しのバランスドワウンドにしてあります。
ボビン一杯まで巻いた上で、バーマグネットだとあるボビン下の隙間がない、かつ4芯なので、引き出し線をカバー内に収めるのに空間が少なく苦労しました。
1芯メッシュリード線だとカバーにハンダして固定・抜け防止ができるのですが、4芯リード線はそれができないので、端子板をまげて固定ステーにしてあります。
ストラト用バーマグネットなので少し長く、ベースプレート裏から突き出しています。
フェンダーのWRHBも裏に磁石が突き出してます。
裏に突き出しているバーマグネットタイプを集めてみました。
ワイドレンジハムバッカー
ステープルでアジャスタブルタイプ
アコギ用のダイナソニックタイプ
こちらはハムバッカーサイズのダイナソニックタイプ
