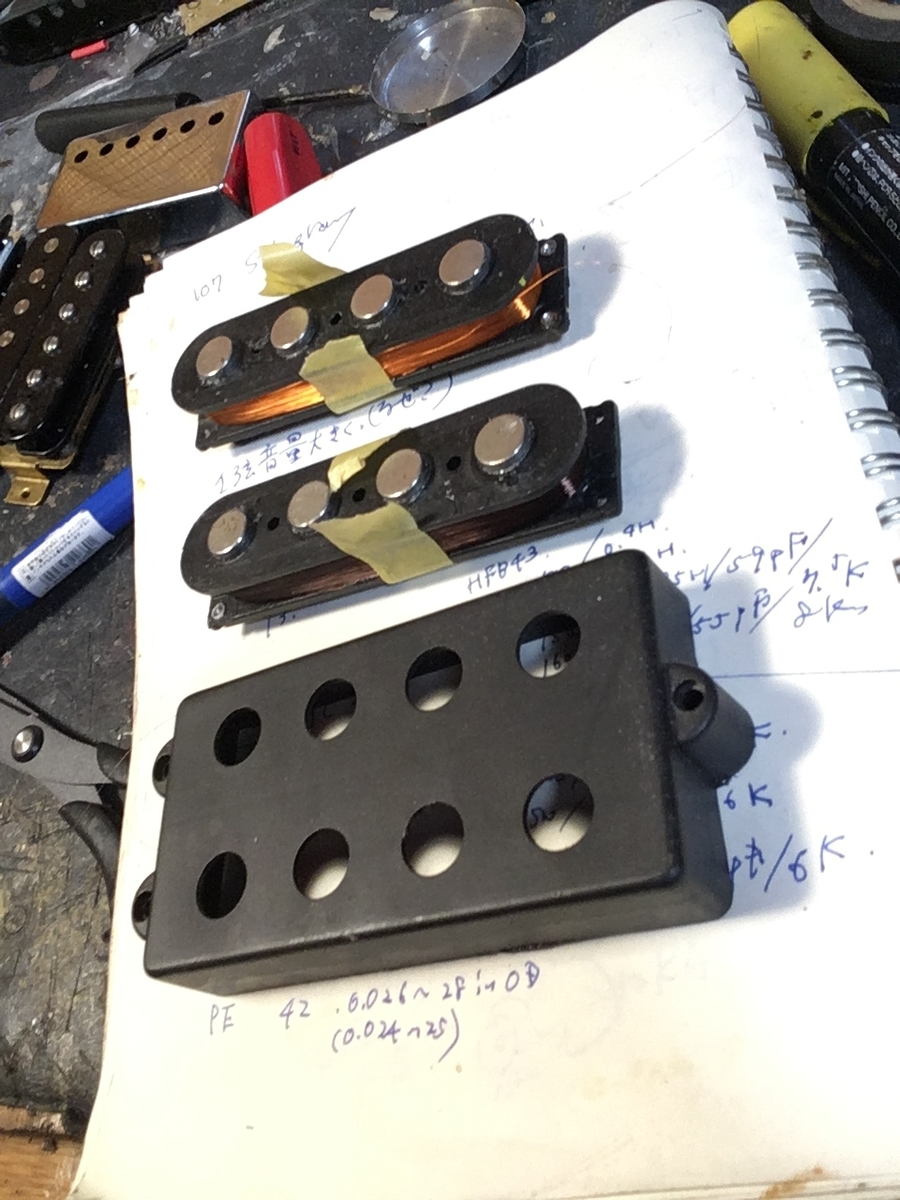

現在スティングレー用ベースPU手巻き中です。
購入したものは2.6H／5Kと、プリアンプで増幅すること前提の低出力でしたが、他のリプレース用を見るともっと高出力なので、出力上げてみました。
また上と下で出力差をつけて若干ワイドレンジに振っています。
上BBN ヘビーフォームバー AWG43使用。4.8H、8K、6400ターン
下BBN プレーンエナメル AWG42使用。4.2H、6K、6400ターン
同じターン数でもインダクタンスが異なるのがわかります。
線径、ターン数、インダクタンスの相関グラフが次のものです。
裸線径が細い方がインダクタンスが高いです。また増加率は二次曲線であることがわかります。載せてませんが抵抗値はほぼリニアに上がります。
実は被膜を含めた線径はこの２つでほぼ変わりません。（ ）内裸線径
HFB43 0.0025-27インチ （0.0021-22）
PE42 0.0026-28インチ (0.0024-25)
字が小さいですが、スプールの上に印刷してあります。
インダクタンスを変えつつ巻きの太さを同程度にしたかったので、被覆の種類が異なるものを選びました。
ボビンの大きさには限りがあるので、その中で狙ったインダクタンスや巻き形状に寄せるべく、線径や被覆種類、ターン数、複数の線径の繋ぎ合わせを考えてレシピに仕上げます。
